Lieu d'origine:
La Chine
Nom de marque:
XINYU
Certification:
ISO9001,CE
Numéro de modèle:
La poudre de sang de levure de bière par atomisation le dessiccateur de jet de machine de séchage
Vidéo
Vidéo
1, paramètreconçu :
⑴, Nom matériel : Levure de bière
⑵, Température de l'air d'admission : 160℃ ;
⑶, Température de l'air de débouché : 80℃ ;
(4), contenu de solide-liquide : 10% ;
(5), capacité : 300㎏/h ;
⑹, Taux d'entrée : plus de 98% ;
⑺, Humidité de produit fini : 5% ;
⑻, Méthode de saupoudrage : Dépoussiérage de l'élimination à deux étages de la poussière du collecteur de poussière de cyclone +spray ;
⑼, Actionnez le mode : opération directe
⑽, Milieu de séchage : L'air filtré ;
⑾, Source de chaleur : type brûlant direct fourneau chaud de souffle de gaz naturel.
2, caractéristique de matériel :
Contenu solide de boisson alcoolisée crue de levure : 10%, la sortie est environ 210 tonnes par mois.
Conception d'équipement
1, détermination des paramètres de calcul de processus :
⑴Paramètre matériel :
Teneur en eau d'alimentation : ω1 =90%, teneur en eau de produit : ω2 =5% ;
La température d'alimentation : θ1 =20℃, θ2 =60℃
Sortie de tour de séchage : 产 =300㎏/h. de W.
⑵Paramètre d'air :
Température ambiante : t0 =20℃,
Humidité d'air : air sec de d0 =0.01㎏water/㎏,
La température d'entrée d'air chaud de la tour de séchage : T1 = 160℃
Teneur en eau d'entrée d'air chaud : d1 = air de 0.01㎏ water/㎏dry
Épuisez la température de la tour de séchage : T2 =8 0℃,
2, équilibre de matière
Enlevez l'eau :
Wwater=Wcapacity× (ω1 - ω2)/(1-ω1)
=300× (90%-5%)/(1-90%)
=2550Kg/h
Quantité d'alimentation de liquide de matière première :
产 =2850kg/h du 水 +W de =W de 进 de W
3, équilibre thermique :
⑴La chaleur d'évaporation a exigé :
×de 水 du 水 ×595+W de =W de Q1 (0.45×t2-1×θ1)
=2550×595+2550× (0.45×80-1×20)
=155.8×104Kcal/h
⑵Le produit chauffe la chaleur a eu besoin :
×de 产 de =W de Q2 (Cs× (1-ω2)+1×ω2)× (θ2 - θ1)
× de =300× (0.4× (1-0.05) +1×0.05) (60-20)
=0.516×104Kcal/h
⑶Perte de chaleur externe de tour de séchage :
Q3 =0.1× (Q1 +Q2)
=0.1× (155.8+0.516) ×104
=15.63×104Kcal/h
Vérification des calculs : Dérapage sec de la chaleur dans l'eau de la périphérie 60~100Kcal/Kg, maintenant : 15.63×104/2550=61.3Kcal/Kgwater, dans la gamme de contrôle.
⑷La circulation d'air chaud requise pour le séchage : (Considérez la quantité de fuite d'air de 10%)
G= (［i de Q1 +Q2+Q3)/1 - I2' - 0.1×0.24× (t2 -］de t0)
I1 - I2' = (0.24+0.45×d1)× (t1 - t2)
= × (0.24+0.45×0.01) (160-80)
=19.56Kcal/Kg
G =1.1× (155.8+0.516+15.63) ×104/(19.56-0.1×0.24× (80-20)),
débit de converti de =94896.85Kg/h en tant que 73563Nm ³ /h
⑸La chaleur requise pour le séchage :
Q=G× (I1 - I0)
I1 - I0 = ((0.24+0.45×d1)×t1+595×d1) - ((0.24+0.45×d0) ×t0+595×d0)
= ((0.24+0.45×0.01) ×160+595×0.01) - ((0.24+0.45×0.01) ×20+595×0.01)
=34.23Kcal/Kg
Q=94896.85×34.23=324.8×104Kcal/h
⑹, Le calcul de teneur en eau d'échappement de tour de séchage :
水 /G de d2 =d1+W
air de =0.01+2550/94896.85=0.03687Kgwater/Kgdry
Vérifiez le diagramme d'humidité d'air : La température de thermomètre humide correspondant à l'istw2 =46℃, 则 t2 de la température d'échappement et de teneuren eau - la TW2 =80-46=34℃, peut s'assurer que le séparateur cyclonique ne mouille pas.
4, calcul de tour de jet :
⑴La sélection de l'atomiseur :
La sélection préliminaire Lpg3000 du type atomiseur centrifuge ultra-rapide, le diamètre du disque de pulvérisation est 0.20m, et la vitesse maximale est 13000 R/mn.
⑵Calcul de distance de jet :
Rayon de jet : R=3.46d0.3×G0.25×n-0.16
Comme avant liste : d=0.20m, G=2850Kg/h,
n=12500r/min
∴ R=3.46× (0,20) 0,3 × (2850) 0,25 × (12500) - 0,16
=3.46×0.617×7.3×0.221
=3.448m

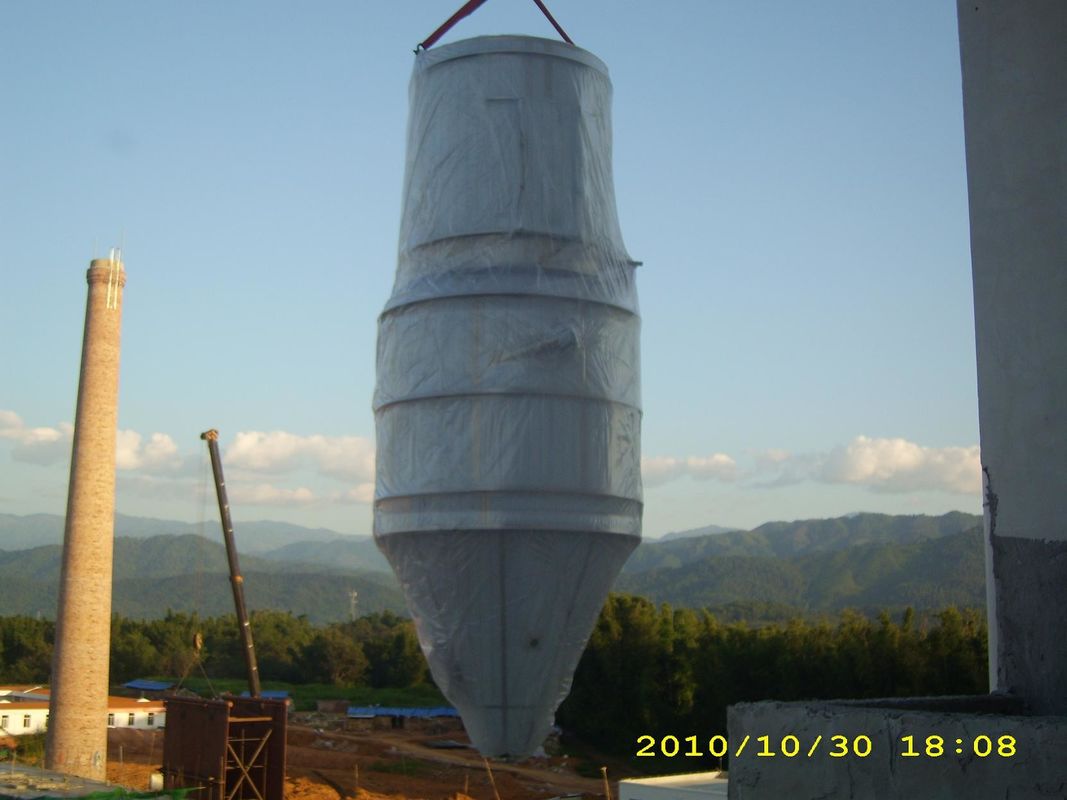

⑶Diamètre intérieur de tour de jet :
Le diamètre intérieur de l'isD général1 de tourde jet = (0.85~1.4) ×2R
Obtenez : D1 =1.28× (2R)
=1.28×2×3.448
=8.83m
En arrondissant, obtenez D=8.9m
①La taille droite générale de section de tour de jet est : H1 = (0.9~1.1) D1,
Obtenez H1 =1.1×D1=9.79m
②Si : Diamètre de débouché : D2 =0 .30m.
③Placez l'angle inférieur de cône de la section de cône de la tour de séchage est taille de la chandelle 56°The est H2 =8.1m
④Taille de volute de prise : H3 =1.6m
Pulvérisez la taille de tour : H=H1+H2+H3=9.79+8.1+1.6=19.49m
⑸La vitesse axiale moyenne d'air chaud dans la tour de jet est vérifiée :
Dans le contrôle de la vitesse moyenne axiale 0.10~0.5m/s.
160℃inlet l'air, la densité 0.815kg/m3, la température au plus bas de gamme de la section droite est 80℃, épuisent la densité 1.0kg/m3 d'air, la densité moyenne d'air chaud est 0.9075kg/m3
Le volume moyen de circulation d'air de la tour de jet : L=104569m3/h=29m3/s
Vitesse moyenne axiale de vent chaud : u0 =0.46m/s, dans la gamme de contrôle.
⑹, La rationalité de la force de séchage vérifiant la taille de la tour de séchage :
Volume cylindrique de section : V1 =608.74m3
Effilez le volume de section : V2 =173.56m3
Volume total : V=782.3m3
Valeur de force de séchage :
②Les formules suivantes pour calculer l'intensité de séchage sont généralement fournies :
E'= ((T1 +273) 3,4287)/((T2 +273) 3,34)
=3.39Kgwater/m3·h
水 /h du 水 /h>2550Kg de W1 =V×E=782.3×3.39=2650Kg
Selon le calcul de la force de séchage, la taille de la tour de séchage peut répondre à l'exigence du séchage.
①Différence moyenne de la température de rondin dans la tour de séchage :
le TM = ((t1 - θ1) - (t2 - θ2)) /ln ((t1 - θ1)/(t2 - θ2))
= ((160-20) - (80-60))/ln (160-20)/(80-60))
=61.67℃
②Sélection de coefficient de transmission de chaleur volumétrique :
Le coefficient de transmission de chaleur volumétrique pour le séchage par atomisation centrifuge est 30~50Kcal/m3·h·le ℃, sa valeur est inversement lié à la dimension particulaire du produit, et franchement lié à la vitesse axiale d'air chaud. Selon l'expérience, de petites valeurs devraient être prises α=45Kcal/m3·h·℃.
③La quantité d'échange thermique dans une tour sèche :
=α×tm×V de quart
=45×61.67×782.3
=217.09×104Kcal/h>Q1+Q2=156.32×104Kcal/h
De la chaleur de volume de contrôle de taille la tour de séchage peut répondre aux exigences du séchage.
5, calcul de source de chaleur :
La chaleur requise pour sécher isQ=324.8×104Kcal/h, vu la basse température en hiver, comme une source de chaleur, il devrait y a une allocation de chauffage de 10%, la chaleur dégagée de la source de chaleur sera QR = 358×104Kcal/h.
(1) prenant le gaz naturel comme source de chaleur
Si la valeur calorifique de gaz naturel est 8500kcal/Nm3, l'efficacité du type direct de combustion four de chauffage pour 90%, la consommation de gaz est :
燃气 =468Nm3/h. de M.
6, calcul de collecteur de poussière de cyclone :
Sélection de collecteur de poussière primaire de cyclone :
La température de l'air d'admission est 80℃, air manipulant le taux est 94896.85m3/h, vitesse du vent d'admission est 19m/s, collecteur de poussière choisi du cyclone 2×CLT-2000.
La sélection du cyclone à deux étages :
La température de l'air d'admission est 80℃, air manipulant le taux est 94896.85m3/h, vitesse du vent d'admission est 19m/s, collecteur de poussière choisi du cyclone 2×CLT-2000
Le solvant de la poussière de mousse :
La température de l'air d'admission est 80℃, air manipulant le taux est 94896.85m3/hWith qu'un diamètre de 3,66 mètres pulvérisent le solvant de la poussière
7, calcul de conduit :
1, tuyau d'air d'admission,
Prenez la vitesse d'air d'admission est 18m/s, température de l'air d'admission est 160℃, cadence de transport d'admission est 116437m3/h,
Æ1 = (V1 ÷3600÷18÷0.7854) 0,5 =1.523M------ getΦ1550 millimètre
2, tuyau d'air de débouché
Prenez la vitesse d'air de débouché est 16m/s, température de l'air de débouché est 80℃, cadence de transport de débouché est 94896.85m3/h,
Æ2 = (V2 ÷3600÷16÷0.7854) 0,5 =1.4487M----- getΦ1450 millimètre
8, liste de paramètre de dispositif :
⑴, À l'intérieur du diamètre de la tour : Φ8900mm
⑵, Le diamètre extérieur de la tour : Φ9100mm
⑶, quantité d'air requise : 94896.85kg/h
(4) température de l'air d'admission : 160℃, température de l'air de débouché : 80℃.
⑸, Évaporation de l'eau : 2550Kg/h.
(6), teneur en eau sèche de poudre : 5%.
(7), calories de séchage : 324.83Million kcal/heure.
(8), collecteur de poussière de cyclone de première phase : 2×CLT-2000, collecteur de poussière à deux étages de cyclone : 2×CLT-2000,
Le diamètre du solvant de la poussière de jet : 3.66M
(9), machine de soufflement : modèle : puissance 4-72-16B : Vitesse 55KW : 630R/min.
(10), fan d'ébauche induite : modèle : Puissance de G4-73-12D : Vitesse 160KW : 1450r/min
(11), pompe de vis : Modèle : Puissance GF30-1 : pression 2.2kw : 0.6MPa
débit : vitesse du ³ /h de 3m : 940r/min
(12), atomiseur : modèle : Puissance de R-XH3t : Vitesse 22KW : 13000r/min.

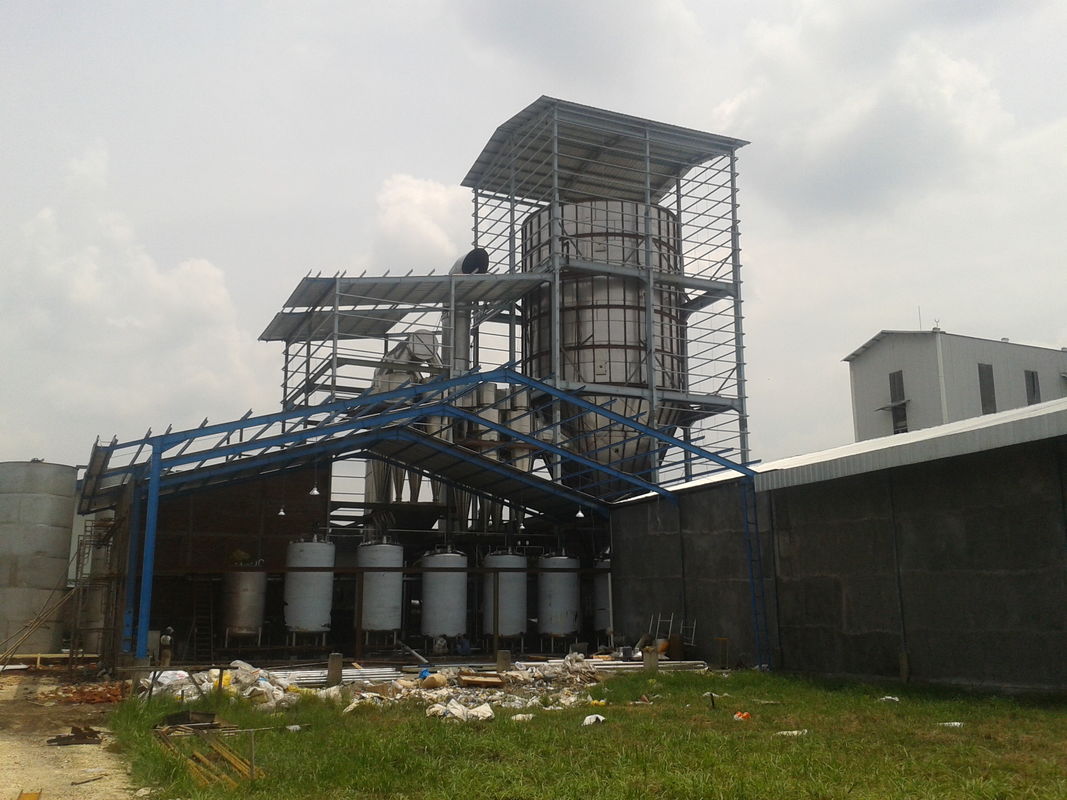

9, dossier d'équipement :
Cette conception est basée sur les besoins des utilisateurs, la pratique en matière de conception d'une expérience avancée domestique et étrangère et de l'usine depuis de nombreuses années. Dans cette conception, dans l'accord strict avec les conditions des utilisateurs, et assurer la réalisation des indicateurs. La conception est basée sur l'idée de la marge de sécurité avancée, fiable, et appropriée de concessions des prix.
Le solide-liquide avec le contenu solide de 10% est pompé dans le dessus de la tour par une pompe de vis, et le matériel est dispersé dans même et de petits groupes de brouillard sous la force centrifuge produite par la machine de pulvérisation
L'air naturel par le filtre à air après passionné au séchage d'air chaud de 160 deg. C, le distributeur d'air chaud et la partie supérieure du brouillard dans la tour de séchage après contact avec le refroidissement rapide à 100 deg. C, et puis des spirales matérielles chaudes, en cours de baisse dans la température de l'air a diminué graduellement, alors que la teneur en eau matérielle diminuait graduellement, et répond finalement aux exigences de conception après la poussière, gaz d'échappement déchargé dehors. Ce système adopte le volume de jet par heure pour l'atomiseur centrifuge ultra-rapide 3000kg.
La poudre de finition sèche est déchargée sous la tour de séchage et le collecteur de poussière de cyclone, et le gaz d'échappement est déchargé dehors après le dépoussiérage.
10, caractéristiques de chaque système de l'équipement :
| Publication périodique | Nom | Caractéristique |
| 1 | Système de conducteur |
1, pompe de vis : Modèle : GF30-1, débit : ³ /h, pression de 3m : 0.6MPa. 2, la valve de tube d'alimentation adopte 2/4" valve de tuyau de s (si elle ne peut pas assortir le débouché de pompe, presser la taille de débouché de pompe), et son contact avec le matériel utilisant 304 |
| 2 | Système d'atomisation |
1, atomiseur centrifuge à grande vitesse équipé de la puissance : 22KW, vitesse : 13000r/min, injection liquide maximum : 3000kg/h. 2, équipé d'une pompe à huile, l'huile est refroidis dans le réservoir, et la cuve de stockage d'eau est faite de Q235 matériel. Le composant de cuivre du refroidisseur d'eau est fait de cuivre 3, diamètre de plat de pulvérisation : Φ200mm, matériel : 304 4, contact matériel avec l'acier inoxydable 304, et le repos avec de l'acier au carbone 5, l'atomiseur adopte le règlement de vitesse de conversion de fréquence. |
| 3 | système de Chaud-souffle |
1, machine de soufflement : modèle : 4-72-16B, puissance : 55KW, vitesse : 630r/m, taux de soufflement : 71971~100730m3/h, pression : 1538~1218Pa 2, sélection de fan des fabricants bien connus domestiques des produits, avec la soupape à air |

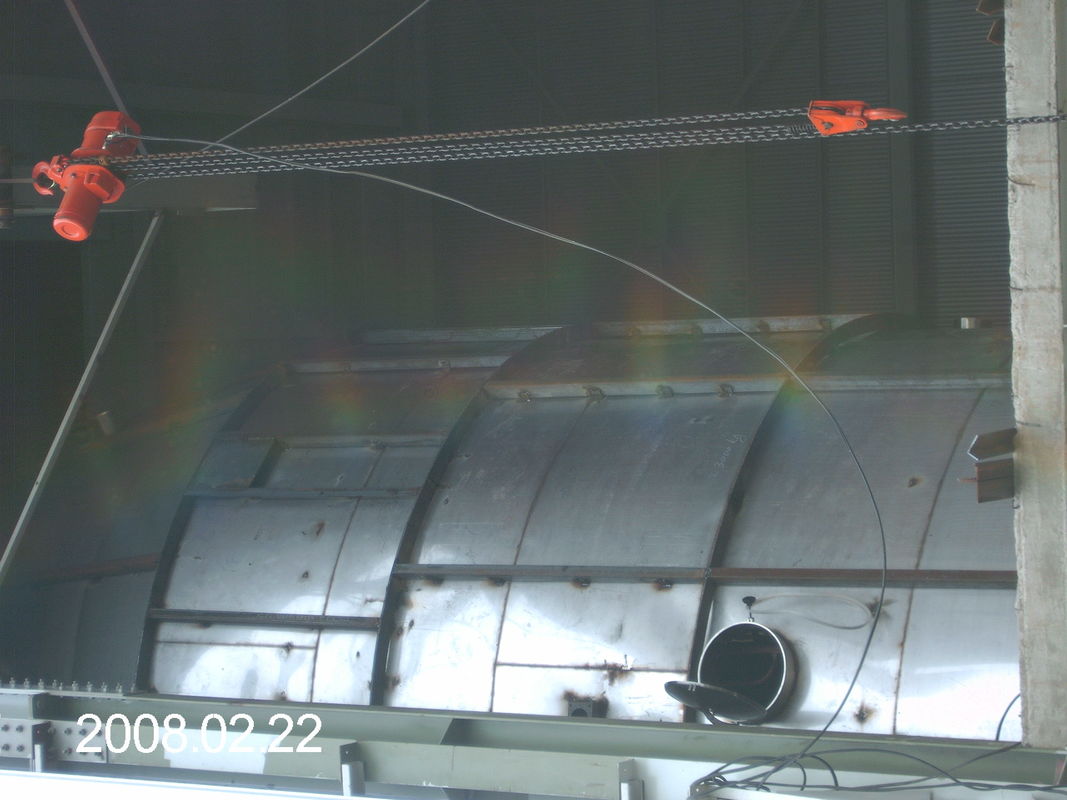

| 4 | Tour de séchage |
1, distributeur d'air chaud : notre société pour les ensembles multiples d'équipement, l'effet est très bonne, adoptent δ=2~3mm, 304SS 2, tour de séchage : À l'intérieur du diamètre de la tour de séchage est 8.9m.The la pression que négative peut résister à 2000Pa, ne sera pas endommagé en cas d'erreurs. Le mur intérieur est 3mm304 a poli le panneau de miroir, soudure à l'arc électrique d'argon. La tour est enveloppée dans le plat de couleur de l'épaisseur 0.6mm, Q235 le type moyen squelette en acier et l'épaisseur de l'isolation de laine de roche de 100mm ; Bride droite de jonction de chandelle sans. la sidérurgie 14, les brides restantes sont faites de plaques d'acier de largeur 100 millimètres et l'épaisseur de 12 millimètres, espacement n'est pas plus de 2,5 mètres, le renfort vertical est faits de tube de la place 50x100, l'épaisseur de 3 millimètres, espaçant ne pas dépasser 1220 millimètres. Épaisseur extérieure sèche δ=3mm, plat à carreaux de toit d'acier au carbone. 3, la tour a la fan de 4 tours et le trou d'observation, faciles de nettoyer la tour d'observation. La connexion du corps de tour et tous le coude de tuyauterie sont conçus par le joint plat d'arc pour réduire l'angle mort. 4, la température courante normale : Le distributeur d'air chaud dans la température de l'air est 160℃, intérieur de tour est limite de la température de fonctionnement 120℃.The est pression d'utilisation 300℃.Tower : 100~-1500Pa, tour de vide de limite : - 2000Pa. 5, marteau pneumatique : Par notre conception d'usine et fabrication de marteau d'air, la vibration de la grande, basse consommation d'air. L'utilisateur prépare le compresseur d'air lui-même |
| 5 | Le système de réception |
|
| 6 | Dispositif d'échappement |
1, fan d'ébauche induite : modèle : G4-73-12D, puissance : 160KW, vitesse : 1450r/min, taux de soufflement : 83088~104600m3/h, pression : 4366~3171Pa a équipé de l'amortisseur réglable, la production Q235, il encadre est installé avec 4 protections de choc 2, conduit d'échappement : Contact matériel avec 304 acier inoxydable, acier au carbone pour des renforts. |
| 7 | Système électrique |
1, l'armoire de commande électrique est fait d'acier au carbone. 2, le système de contrôle adopte le contrôle courant de contacteur de bouton. Paramètres principaux tels que la température d'admission, la température principale de tour, la température de débouché par l'ajustement d'affichage de thermomètre numérique, équipé des instructions de tour de pression négative, pression atmosphérique d'admission, contrôle de la pression négatif, instructions claires, l'opération, la commodité des utilisateurs. Les composants électriques principaux de contrôle utilisant les composants électriques de CHINT, un élément important est les produits de haute qualité importés adoptés, garantir effectivement la fiabilité de la sécurité électrique. 3, la température d'admission par le contrôle intelligent de thermomètre numérique, affichage, alarme, assurent la température constante de l'admission. |
