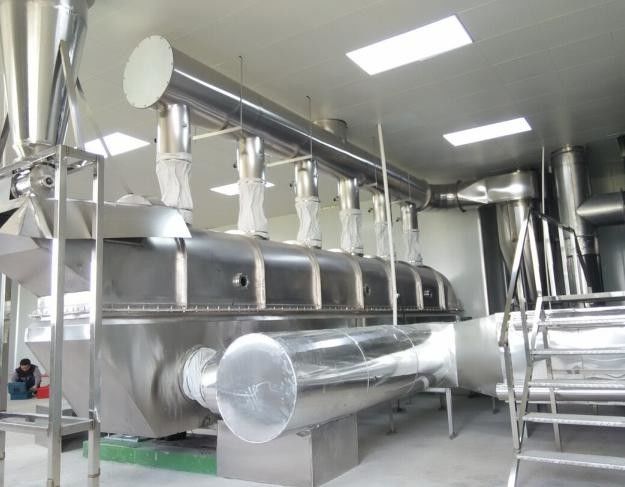

Dessiccateur à lit fluidisé continu horizontal de vibro chimique de 304SS 500kg/H

Dessiccateur à lit fluidisé de la vibration ZLG6-0.75 linéaire

Aperçu d'équipement :

Le dessiccateur à lit fluidisé vibrant, désigné sous le nom du lit fluidisé vibrant, est un nouveau type de matériel de séchage à haute efficacité fluidisé approprié pour sécher les matériaux granulaires et pulvérulents. Il a les avantages de la protection de l'environnement d'opération, économiseuse d'énergie et facile.

Principe de vibrer le séchage à lit fluidisé : le ventilateur filtre l'air ambiant à l'aide des filtres à air primaires et de milieu-efficacité et le chauffe à la température réglée par l'échangeur de chaleur de vapeur, et écrit finalement le fond du lit fluidisé par le tuyau comme source de chaleur pour la fluidification matérielle et le séchage. Le matériel humide entre dans la semelle (plat perforé) à l'intérieur de la machine du port d'alimentation du corps supérieur de lit. Sous l'action de la force d'excitation du moteur vibrant des deux côtés du lit fluidisé, le matériel est jeté en avant et se déplace sans interruption horizontalement, et l'air chaud passe vers le haut par la semelle (plat perforé) est en contact avec les matériaux humides. Les matériaux humides sont suspendus dans le ciel chaud pour produire un à lit mixte des particules de matériel et l'air chaud, qui est comme une ébullition liquide, et le transfert de chaleur de conduites et le transfert d'humidité entre le matériel et l'air chaud. Sous l'action de l'échange thermique, l'air chaud entraîne la vapeur d'eau et les particules matérielles fines et est déchargé de la bouche d'air de la fan d'ébauche induite après avoir été épousseté par le séparateur cyclonique et le filtre à manches.

Après que le matériel soit séché, il continue à avancer. De l'air frais est employé au fond du lit fluidisé. Une séparation est faite dans le lit inférieur du lit fluidisé pour distinguer l'air froid de l'air chaud. Après que le matériel entre en contact avec l'air froid, la chaleur et le froid sont échangés. Réduisez pour réaliser l'effet désiré, et finalement la décharge du port de décharge, et partagez le collecteur de poussière et le fan d'ébauche induite avec la section de séchage.

Quand le matériel est jeté en avant et sans interruption de la semelle (plat perforé), une petite partie de fines particules tombera du plat d'orifice à l'embase intérieure du lit fluidisé. L'embase est parallèle à la semelle (plat perforé) et est également sous l'action de la vibration. Le matériel est jeté en avant sans interruption le long de la direction horizontale, et finalement est automatiquement déchargé du port de dépoussiérage du plancher à lit fluidisé.

Le dessiccateur à lit fluidisé vibrant est très utilisé dans le séchage des matériaux pulvérulents et granulaires dans le produit chimique, pharmaceutique, la nourriture, les légumes déshydratés, le grain, et les industries minérales.

Lors du fonctionnement, les matériaux uniformément et sans interruption sont introduits dans le lit fluidisé vibrant par le conducteur. En même temps, l'air est chauffé à une certaine température après avoir été filtré, et entre dans la chambre vent arrière du dessiccateur par l'entrée d'air. Après que les chutes matérielles du plat de distribution, sous la double action de la force de vibration et de l'air chaud traversent le plat d'admission d'air, il sera dans un état suspendu et entrera en contact avec la circulation d'air chaud. Après ajustement de la quantité, des paramètres de vibration, de la pression de vent et de la vitesse du vent de alimentation, le lit matériel forme un état fluidisé uniforme. Il y a turbulence féroce entre les particules matérielles et le milieu de chaleur, qui renforce le procédé de transfert de la chaleur et de la masse. Le produit séché est déchargé du port de décharge, et du passage évaporé de gaz résiduel de l'eau et par le séparateur cyclonique et le filtre à manches pour récupérer la poussière. Après avoir été déchargé dans l'atmosphère. L'ajustement des paramètres appropriés peut facilement changer la capacité de traitement du système dans une certaine marge.

Description technique des composantes clés du système :

1. Corps supérieur

Le corps supérieur de lit sépare le secteur de séchage de l'atmosphère pour empêcher la poussière de couler et de causer la pollution environnementale. La moitié supérieure est plus grande que la moitié inférieure, ainsi la vitesse du vent à la partie supérieure est inférieure que la partie plus inférieure, qui favorise la sédimentation de particules, réduit la quantité de la poussière entraînée, et réduit la collection de collecteurs de poussière. La quantité de la poussière est moins, et elle est plus favorable à l'environnement. La structure en forme d'arc en haut du corps supérieur de lit fait la rigidité mieux, l'intérieur est facile à être poli et poli, et la finition est bonne, et aucune poussière n'adhère à elle.

Le corps supérieur de lit est habituellement une structure à parois minces avec une épaisseur environ de 3mm. Afin d'empêcher de grandes vibrations élastiques du mur latéral, une section des nervures de renfort soudées est exigée sur l'extérieur. Le corps supérieur de lit est donné en orifices d'échappement pour l'air d'échappement. Prenant en considération la force du corps supérieur de lit, il est généralement fait dans une forme ronde, et 4-6 bouches d'air sont généralement faites selon la taille du lit fluidisé. Le corps supérieur de lit est équipé d'un verre de vue de rapide-montage, qui est employé pour observer l'état sec du matériel et peut également prendre en considération la fonction du trou de main. Le corps supérieur emploie un port d'accès de rapide-montage, qui est commode et rapide pour s'ouvrir et étroit. Une extrémité du corps supérieur de lit est équipée de port d'alimentation, et le port d'alimentation a un plat de valve pour faciliter l'ajustement du volume d'alimentation.

2. Partie inférieure du corps

Le corps inférieur de lit est la chambre à air où l'air chaud entre et le travail de panneau de lit ensemble pour accomplir la tâche d'envoyer également l'air chaud dans le lit. En même temps, le moteur de vibration est également installé sur le corps inférieur de lit. Le volume du corps inférieur de lit est lié à l'uniformité de la chute de pression du lit et de la fluctuation de la chute de pression. Pour cette raison, il doit y avoir suffisamment un de large volume du corps inférieur de lit, et le corps inférieur de lit doit soutenir la charge dynamique de toutes les masses vibrantes, ainsi le corps inférieur de lit devrait être conçu comme structure de cadre de boîte. Le corps inférieur de lit doit être équipé d'un moteur de vibration, et le corps inférieur de lit devrait être plus grand que le corps supérieur de lit, généralement 8-10mm. L'extérieur est renforcé avec de l'acier de canal et l'intérieur est renforcé avec les tuyaux ronds. Le corps inférieur de lit est divisé en deux chambres à air avec un panneau de séparation, une chambre à air est aérée avec de l'air chaud, et l'autre chambre à air est aérée avec l'air froid. La séparation est gardée une certaine distance du fond du corps inférieur de lit pour faciliter l'écoulement de l'eau de fuite matérielle et de nettoyage du lit.

Le corps inférieur de lit est donné en orifices d'échappement pour l'air d'épuisement. Prenant en considération la force du corps supérieur de lit, il est généralement fait dans une forme ronde, et 6-8 bouches d'air sont généralement faites selon la taille du lit fluidisé. Le corps inférieur de lit est une structure de boîte, et il y aura les coins morts après l'embase et les plats latéraux sont pliés et soudés. Afin d'empêcher l'accumulation des matériaux et faciliter nettoyer, un plat triangulaire est soudé sur le coin mort pour se fermer. Le corps inférieur de lit est équipé de port de dépoussiérage au-dessous du port de décharge. Le port de dépoussiérage est fait de places arrondies, et un plat aveugle sur le dessus est relié par l'installation rapide. Il y a beaucoup de manières d'absorber le choc du lit inférieur, principalement utilisant les ressorts en caoutchouc et les airbags gonflables.

3. Supérieur et abaisser des brides de lit

Il y a principalement deux manières de relier le stimulant et d'abaisser des corps de lit. On est brident connexion de boulon, c.-à-d., les brides supérieures et inférieures de corps de lit sont reliées par des boulons. Cette méthode n'est pas très commode pour le nettoyage et l'entretien du lit fluidisé. En raison de cette situation, notre société conçoit une manière dont peut être rapidement relié et démonté,

4. Panneau de lit

Les passages d'air chaud par le plat perforé pour faire le matériel devenir fluidisé dans le lit fluidisé vibrant. L'expérience prouve que plus la porosité ouverte est grande, plus il est d'assurer la qualité de fluidification difficile. La porosité ouverte est généralement de l'ordre de 3%-10%, et l'ouverture est normale. Selon la distribution de triangle équilaterale, le diamètre est en grande partie les trous droits de 2-3mm, vous pouvez également ouvrir un trou en forme de langue à l'extrémité d'alimentation selon l'humidité, et puis ouvrez un trou droit au fond, ou vous pouvez spécifiquement concevoir le panneau de lit selon le matériel.

Conception de processus de sélection d'équipement
