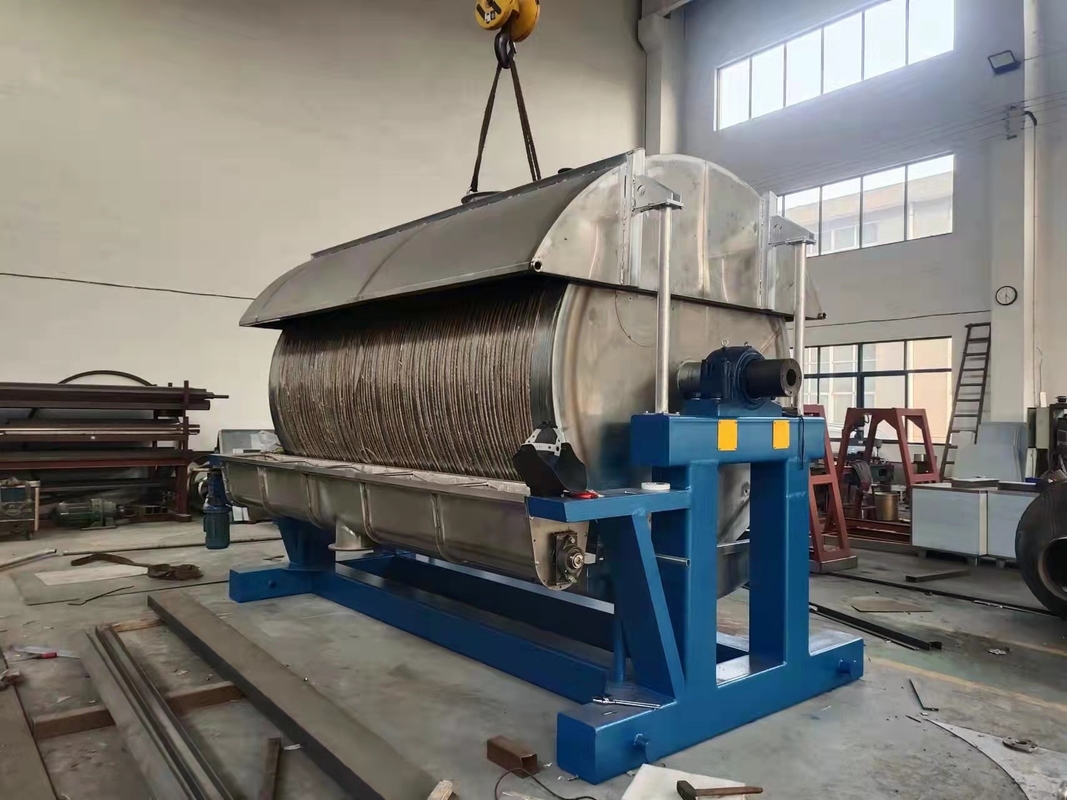

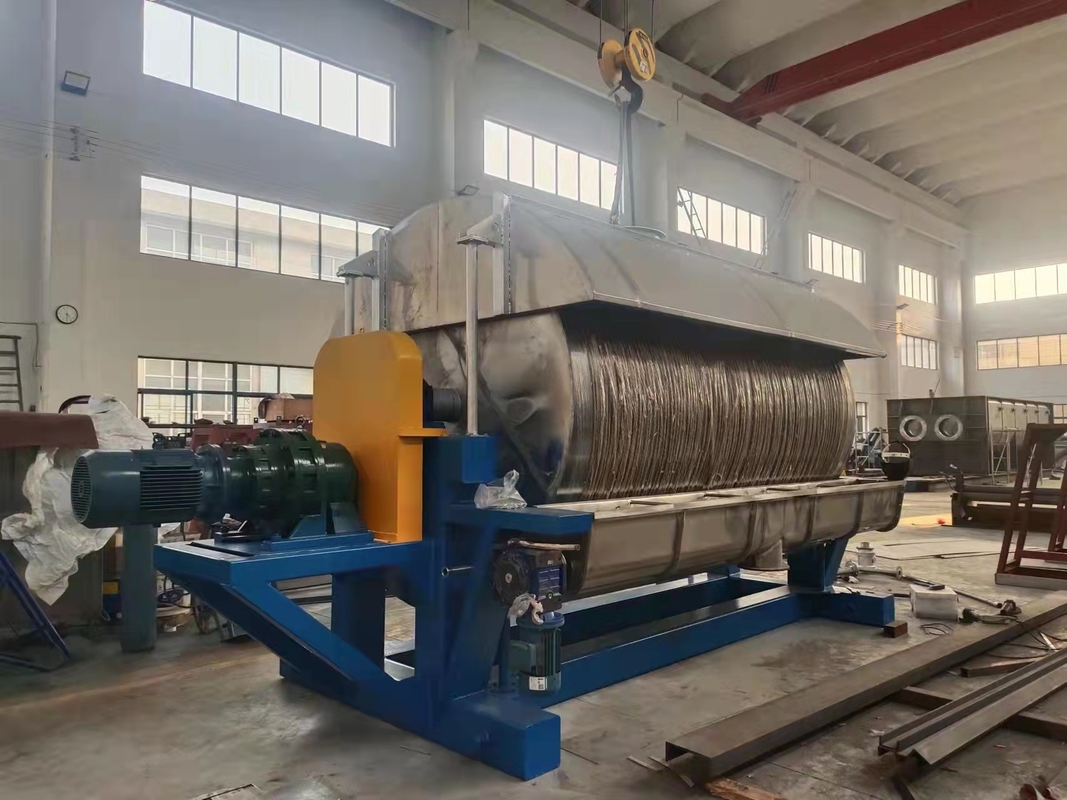

TG-φ1,5 type dessiccateur du×1,8 de grattoir de rouleau
I. impératifs techniques
1. Matériel : Rouleau plaqué par chrome de surface de Q345R
2. Humidité initiale : 75%
3. Humidité finale : ≥10%
4. Production : 2000kg/24h→85kg/h
5. Mode de contrôle : Armoires indépendantes (armoires de commande distinctes)
6. Mode de chauffage : Vapeur (0,4 MPA mpa~0.5)
7. Système de déshumidification : Connexion externe de déshumidificateur
8. Type d'équipement : TG-φ1.5×1.8
II. sélection technique
Évaporation de l'eau par heure : W=85* [(75%-10%)/(1-75%)]=221kg/h
Capacité de manipulation par heure : G=221+85=306kg/h
L'intensité d'évaporation par mètre carré par heure est 10~12 kg/h.m2 selon l'état de source de chaleur du site d'utilisateur et les données réelles d'expérience de notre installation et élimination des imperfections précédentes (10 kg/h.m2 ici)
L'intensité d'évaporation par Q=10÷60=0.166 minuscule carré kg/min.m2. Composant de l'eau à évaporer par minute : Q1=221÷60=3.68kg/min.m
Vrai secteur exigé =3.68÷0.166=22m2 (secteur de séchage efficace)
Le secteur de séchage efficace réel du dessiccateur de grattoir de tambour est comme suit : S=7.3 m2, envisagent d'à l'aide de 1 matériel de séchage pour rencontrer le secteur de séchage réel. Le modèle simple est : TG-φ1.5×1.8, S=8.4 m2
Liste de configuration d'III.Equipment
| Système de séchage d'ordinateur central | ||||
| Seriel# | Nom | Spéc. | Matériel | Q'ty |
| 1 | Tambour rotatoire | Φ1.5×1.8 | L'acier au carbone passent la surface au bichromate de potasse plaquée | 1 |
| 2 | Cadre principal | assortissez | Q235,18#U-steel | 1 |
| 3 | Transmission | 5.5kw | Composants (conversion de fréquence) | 1 |
| 4 | Réducteur | assortissez | Composants | 1 |
| 5 | Incidence (siège) | assortissez | Composants | 2 |
| 6 | Grattoir | Assortissez, réglable | ressort 410 en acier | 1 |
| 7 | Joint de rotation | assortissez | Tuyau en métal | 1 |
| 8 | Capot suspendu | assortissez | Traitement anti-corrosif et antirouille de Q235 | 1 |
| 9 | Ventilateur d'extraction humide | 4-72-4.5A | Traitement anti-corrosif et antirouille de Q235 | 1 |
| Système de remplissage | ||||
| Seriel# | Nom | Spéc. | Matériel | Q'ty |
| 1 | Poubelle de stockage | assortissez | SUS304 | 1 |
| Système d'évacuation | ||||
| Seriel# | Nom | Spéc. | Matériel | Q'ty |
| 1 | Plat oblique pour la décharge | assortissez | SUS304 | 1 |
| 2 | Trémie de décharge | assortissez | SUS304 | 1 |
| Armoire de commande électrique | ||||
| Seriel# | Nom | Spéc. | Matériel | Q'ty |
| 1 | Armoire électrique | assortissez | Armoire de jection de jet | 1 |
| 2 | Transformateur de fréquence | assortissez | assortissez | 1 |
| 3 | Commutateur d'Aairbreak | assortissez | assortissez | ensemble complet |
| 4 | Surcharge thermique | assortissez | assortissez | ensemble complet |
| 5 | Contacteur | assortissez | assortissez | ensemble complet |
| Note : selon la situation réelle, l'utilisateur de déshumidification continue la connexion de canalisation de déshumidification seul, notre société a mis de côté la bride | ||||
