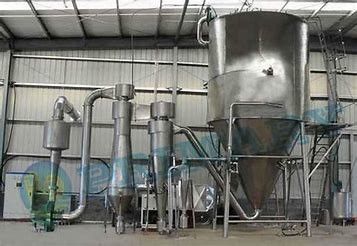

Pollution en céramique de dessiccateur de jet chimique de poudre de boucle ouverte libre

Dessiccateurde jet de LPG100 Centrifigural

États et conditions de conception d'équipement

Nom matériel : poudre en céramique

Humidité initiale : 65% (35% y compris)

La teneur en eau finale : ≤5%

Température de l'air d'admission : 180-220℃

La température d'échappement : 80-100 ℃

Évaporation de l'eau : environ 100 kg/h heures

La pression négative : -150Pa

Fréquence de vitesse : 40-50HZ

Quantité d'alimentation : au sujet de 150-250Kg/h

Les marchandises sèches numérotent : 60-150mesh

Pression atmosphérique : 760mmH2O

Température ambiante : 20℃

Humidité absolue : 80%

Alimentation d'énergie : 380V, 3 phase, 50HZ

Technologie d'unité centrifuge de séchage par atomisation

Le lait est des caractéristiques de séchage liquides pour l'absorption facile d'humidité, conditions de catégorie sensible à la chaleur et comestible plus haut, et parce que c'est nourriture, plus d'attention devrait être prêtée à la couleur de produit, au parfum et aux conditions de goût de la caractéristique élevée. Ainsi nous devons être en peu de temps dans le temps sec, et l'extrémité de l'eau est d'être basse, le refroidissement et le déshydratant rapides après la poudre. Après que nous ayons étudié les caractéristiques du séchage de lait spécial, nous avons développé un équipement spécial de séchage par atomisation, qui a les caractéristiques suivantes :

, La qualité du produit peut être contrôle stable

L'atomiseur d'unité utilisant le contrôle de frenqucy, peut arbitrairement changer l'effet d'atomisation, qui peut réaliser le contrôle approprié de la dimension particulaire de produit ; concevez le distributeur d'air, pouvez ajuster le sens du vent chaud ; ajustement de volume de l'air de fan d'ébauche induite, afin de régler la pression négative dans la tour, temps de conservation de matériel de contrôle. S'applique non seulement à sec instantané à hautes températures, aussi approprié à l'évaporation de l'eau de long temps de basse température ; utilisant la technologie avancée de contrôle brouillé, établissez un modèle mathématique brouillé de la température de l'air et le taux d'entrée et incorporé au programme, laissé dans la température de l'air de suivi automatique d'alimentation est automatiquement ajusté pour assurer la stabilité de la qualité du produit.

B, peut empêcher la cokéfaction et l'aspiration collantes du mur de poudre

Selon les caractéristiques de ce genre de matériel, a fait l'ajustement correspondant dans la conception du diamètre de tour, qui avant que le séchage de poudre ne soit pas jusqu'au mur de tour, et puisse assurer le temps de séjour d'air chaud de poudre et le séchage dans le cône de tour ; le dispositif de refroidissement à chemise de refroidissement à l'air d'augmentation, utilisant la tour de refroidissement naturelle de vent est le cône principal, garde la température intérieure de cône à environ 50 degrés, quand la hausse de la température de séchage de poudre après la chute dans le cône, pas en raison de la haute température locale et bourdonner dans et coller ; le cône avec un total de 3 ensembles de cône intermittent de choc de marteau pneumatique, la poudre de cône a rapidement glissé dans le débouché principal de tour ; l'air de déshumidification alimentant le dispositif de déshumidificateur est hors du vent forçant le centre serveur et une poudre de refroidissement de décharge de cyclone et pour nettoyer un peu de matériel de pollinisation, a deux fonctions, une est rapidement refroidie pour empêcher l'absorption d'humidité, les conditions opérationnelles selon FDA.

C, non matériel de produit, bloquant le phénomène

Le centre serveur a tout entré en contact avec la matière première en l'avion ou la transition circulaire d'arc, surface de contact sont meulage, polissant le traitement (polissage fin] plus de 10), éviter des trous de sable et des coins, pour empêcher l'habillage de brancher le matériel, en conformité avec les conditions de GMP

D, récupération élevée de la poussière

Le système de dépoussiérage de l'unité de séchage par atomisation se compose de collecteur de poussière à deux étages de film de cyclone et d'eau. Un cyclone avec le haut séparateur de gaz, cyclone secondaire par le type séparateur cyclonique de diffusion, le rendement a atteint 97-98%, trois niveaux de l'efficacité d'absorption de la poussière de film de l'eau d'échappement au-dessus de 99,5%, après le liquide d'absorption réutilisant, déchargent pour atteindre le niveau d'échappement de la protection de l'environnement.

E, aucune pollution, aucune fuite, démontage facile, facile à nettoyer

L'air traitant pré le système adopte le filtre à air de rendement élevé ; l'unité en contact avec le matériel au matériel fait d'acier inoxydable pour n'assurer aucune contamination des matériaux ; en contact avec le matériel des pièces de transmission avec la bonne preuve de cachetage, imperméable et d'huile de labyrinthe ; opération de vanne papillon de cachetage de débouché, pour empêcher la fuite d'air ; le centre serveur, les cyclones et d'autres morceaux sont partis sur la bouche de nettoyage, fan d'ébauche induite que le tuyau de décharge adoptent la connexion mobile, peuvent être stéralisation à tout moment de nettoyage démontée de désinfection et et ainsi de suite, atteignant la condition du GMP.

F, pour réaliser le contrôle d'automation

L'unité avec le circuit de système de contrôle de PLC ; le procédé d'animation d'écran tactile, a l'opérabilité ; paramètres variables d'opération pour réaliser le contrôle brouillé de suivi automatique de technologie ; coffre-fort et écurie d'inverseur ajustant l'atomiseur ; l'exactitude de température de l'air peut être atteinte plus ou moins 2℃, maximisent pour réduire la consommation d'énergie ; admission et débouché, la température de colonne, affichage numérique de pression de colonne, ensemble précis et ainsi de suite.

Plusieurs des avantages de la configuration spéciale d'unité de séchage par atomisation, selon beaucoup de produits semblables utilisant le résumé d'expérience, et se rapporte au d'outre-mer beaucoup de pointe la technologie et la recherche et développement, a maintenant l'usine domestique d'additif, l'usine pharmaceutique et l'usine chimique dans l'utilisation réussie, et des unités conventionnelles sont comparées pour obtenir l'effet meilleur est très évidente. Par exemple : Le goût de Jiangxi est nourriture, saveur de Guangdong Minghua, épices de Changhaï Shen Bao, Hong Kong Ying biologique, bons effets spéciaux, a reçu des clients éloge et critique d'industrie. Nous continuerons également à nous concentrer sur la technologie de séchage par atomisation davantage, plus en profondeur à recherche et développement, pour la majorité d'entreprises domestiques et étrangères pour faire un meilleur support technique

Plan de conception d'équipement

Type primaire : (Le traitement de lait a basé) unité centrifuge à grande vitesse de séchage par atomisation LPG200,

Système de chauffage : chauffage de vapeur + compensation de chauffage électrique

Système de dépoussiérage : séparateur cyclonique à deux étages combiné avec du solvant de la poussière de film de l'eau

Système de boucle : la boucle ouverte

Système de filtration d'air : d'abord, filtre à air de rendement moyen et et élevé

Système de alimentation : pompe d'alimentation réglable stepless de nammaw

Déchargez le système : type soupape de décharge d'étoile

Système de contrôle : la vitesse arbitraire d'atomiseur de règlement de fréquence, s'assurent que le meilleur effet de la température d'affichage d'instrument numérique, pression, différence de pression, technologie brouillée, paramètre de variable de contrôle de suivi automatique et ainsi de suite

Paramètre technique d'équipement
