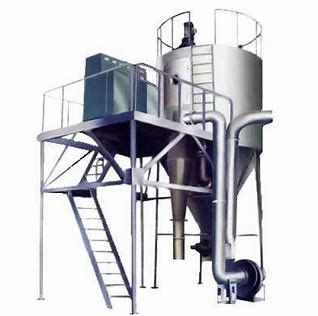

Chauffage à gaz de dessiccateur de Scale Centrifugal Spray de pilote de lait en poudre de nourriture

Centrifugeur automatique de lait en poudre 304SS/316SS

Introduction principale

Le dessiccateur de jet centrifuge à grande vitesse est utilisé pour faire le granule de poudre à partir du liquide directement. Il convient à la production de poudre à partir des matériaux tels que la solution, l'émulsion, le liquide et la pâte avec la vitesse de séchage rapide, le rendement élevé, le processus simplifié, et les ressources économisées d'homme. particulièrement pour le matériel sensible à la chaleur, cette technologie a pu garder la couleur, l'épice et la saveur. Le produit fini possède la bonne uniformité, la mobilité et la capacité de dissolution, aussi grande pureté. Cette machine est favorable pour améliorer la productivité et les avantages bien de la technologie, qui a la grande perspective dans industries chimique, légère industrie, de matériau de construction, de produit alimentaire, pharmaceutiques, biochimiques et autre.

Ⅰ, État de conception d'équipement :

1, état liquide d'alimentation

Nom de matériel : liquide

Contenu solide : 25%

Humidité finale : 5%

Température de l'air d'admission : 200--210℃ (la température de l'air d'admission est 210℃)

Température de l'air de débouché : ~90℃

Évaporation de l'eau : 500 kg/h heures

Viscosité : non

Proportion de liquide : ~1,1 g/cm3

Source de chaleur : Fourneau chaud à gaz de souffle

La température liquide : 20℃

2, état de produit sec :

Grosseur du grain sec : maille ~120

Proportion d'accumulation de matière sèche : ~0,8 g/cm3

Hygroscopicité : non

La température matérielle de débouché : 40~50℃

3, conditions de traitement

Mode d'atomisation : Centrifugeur

Entrez en contact avec le mode entre les gouttelettes et l'air chaud : Flux parallèle

Sources de chaleur et méthodes de chauffage : Fourneau chaud à gaz de souffle

Température de l'air d'admission : 210℃

Température de l'air de débouché : ~90℃

Mode de collection de poudre : Besoins en matériaux à deux étages de precipitatorSystem de cyclone : La pièce de contact et en dehors de l'unité centrale sont SS304, restant sont Q235.

4, états météorologiques de conception

Pression atmosphérique : pression de l'atmosphère standard

Température ambiante : 20℃

Hygrométrie : 60%

Teneur en eau d'air ambiant : 0,012 kg/kg

5, travaux publics (total)

5,1 source électrique

Alimentation d'énergie : 380V, 3phase, 50HZ

Puissance : force d'entraînement 267 kilowatts

6. Paramètres principaux d'équipement :

(1) diamètre intérieur de tour : Φ5800 millimètre

(2) diamètre extérieur de tour : Φ5960 millimètre

(3) volume de l'air : 15000 kg/h heures

(4) température de l'air d'admission : 210℃

Température de l'air de débouché : ~90℃

(5) sortie de produit sec : ~200 kg/h heures

Évaporation de l'eau : 500 kg/h heures

(6) teneur en eau de poudre sèche : 4%

(7) fourneau chaud à gaz de souffle : 800000 kcal/h

(8) extracteur de poussière de cyclone 1 : 2-- XXF/Φ1100

Extracteur de poussière de cyclone 2 : 2-- XXF/Φ1000

(9) machine de soufflement : Modèle : puissance 4-72-5A : Vitesse 15KW : 2900 t/mn

(10) fan d'ébauche induite : Modèle : puissance 9-26-10D : Vitesse 55KW : 1450 t/mn

pompe de vis (de 11) : Modèle : Puissance GF40-1 : Pression 4KW : 0,6 MPA

Débit : 8 vitesse^de m³ /h : 700 t/mn

atomiseur (de 12) : Modèle : Puissance XH-500 : 11KW

Vitesse : 12000~15000 t/mn

Ⅲ, Définition système

Sélection initiale : Une unité plus sèche du jet LPG-500

Système de chauffage : Fourneau chaud à gaz de souffle

Système de capture de poudre : Séparateur cyclonique à deux étages

Système diélectrique de circulation : Cycle ouvert de fan d'ébauche

Système de filtration d'air : Filtre à air initial

Système de conducteur : Alimentation automatique réglable de pompe de vis

Système de contrôle : Contrôle centralisé d'armoire de commande

Ⅳ, Schéma de principe du processus technologique (avec des dessins)

Ⅴ, Table de paramètre technique d'équipement
