Lieu d'origine:
La Chine
Nom de marque:
XINYU
Numéro de modèle:
ZG-5

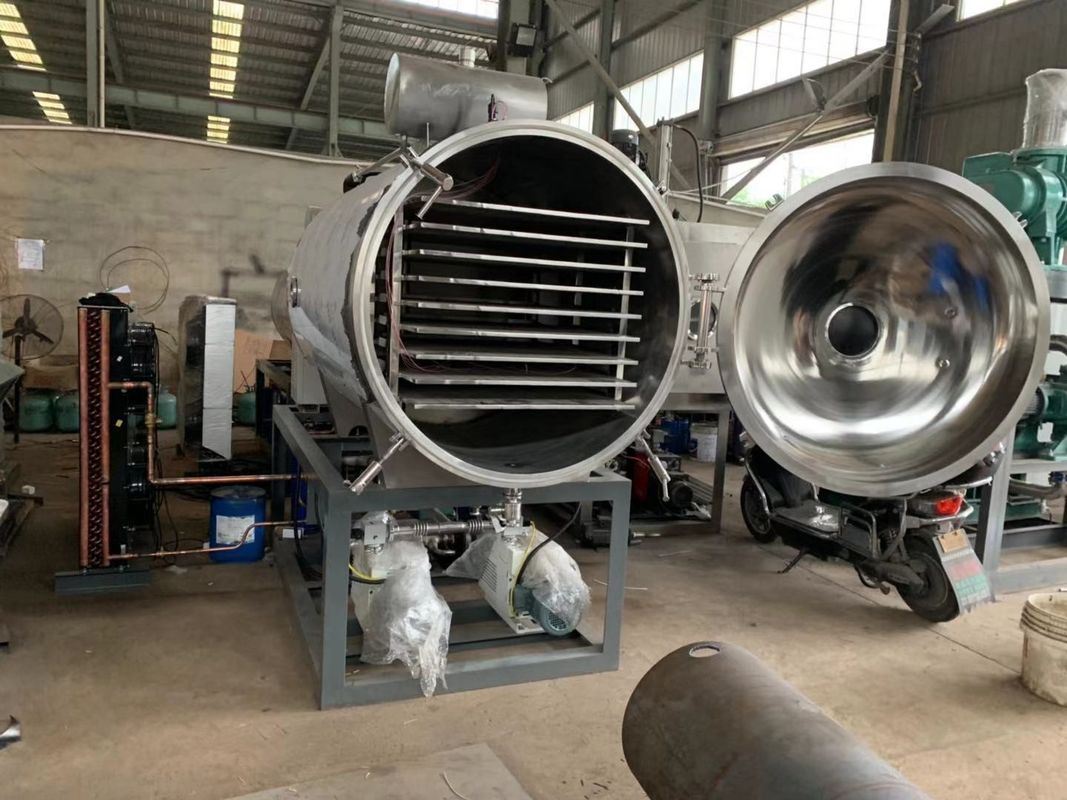

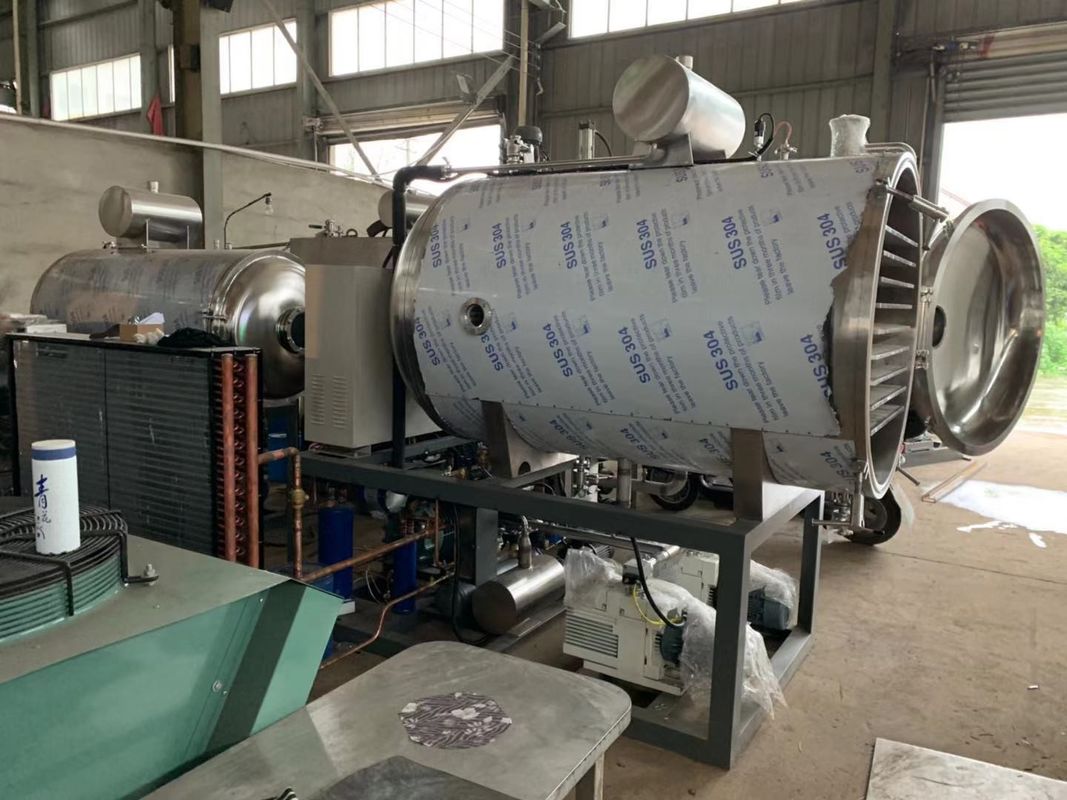

Chaîne de production automatique dessiccateur de gel de vide de ZG-5
| Dessiccateur de gel ZG-5 | ||
| Construction | Paramètres techniques | Remarque |
| Structure basse | ||
| Secteur efficace des étagères | 5㎡ | |
| Capacité d'entrée | 50kg | |
| Capacité maximum de condensateur | 60Kg/batch | |
| Alimentation d'énergie | 220V/60Hz/3P | Selon la tension du client |
| Puissance | 22.35Kw | |
| L'eau de refroidissement | 5T/Hr (T<28℃, P=0.1-0.15MPa) |
Recyclable Préparé par le client |
| Taille de machine (L*W*H) | 2700*1200*2430mm | Sujet à la conception réelle |
| Structure principale | Type d'unité | |
| Poids | 3000 kilogrammes | |
| Chambre sèche | ||
| Matériel sec de chambre | SUS304/6mm profondément | |
| Forme et dimension sèches de chambre | Cylindre φ1100*1100 | |
| Serrure de porte | Serrure de bouton de main | |
| Direction ouverte de porte | Droit vers la gauche | Décidé par le client |
| À angle ouvert | >110° | |
| Matériel de porte | SUS304 | |
| Surfaceness | Ra≤0.5um | |
|
Voyant à niveau visible
|
verre Frost-résistant φ240mm, δ25~27 |
Installé sur l'avant
|
| Joint de porte | Joint médical en caoutchouc de silicone de section d'o | |
| Capteur de température | thermocouple de type t | |
|
Étagères |
||
| Matériel d'étagère | SUS304 | |
| Étagère Surfaceness | Ra≤0.5um | |
| Quantité d'étagère. (PC) | 7+1 couches | La couche supérieure des étagères est compensation de température |
| Plateau d'acier inoxydable | Hangzhou 395*445*30/2mm profondément | 28pcs |
| Distance entre les étagères | 75 millimètres | |
| Dimension d'étagère (L*W*H) | 800*895*15mm | |
| La plus basse température d'étagère | -50℃ | |
| La température la plus élevée d'étagère | +70℃ | |
| Taux de refroidissement d'étagère | +20~-40℃≤60min | À vide |
| Puissance de chauffage | 8 Kw/220V/60Hz | |
| Barrière d'étagère | Empêchez le plateau croisent plus de l'étagère | |
| Condensateur | ||
| Matériel de condensateur | SUS304/6mm profondément | |
| Forme et dimension | Cylindre φ1100*600 | Au dos de la chambre sèche |
| Matériel de tuyau de bobine | SUS304 | |
| Forme de bobine | Tuyau circulaire de bobine | |
| Secteur contagieux de l'eau de tuyau de bobine | ≥5㎡ | |
| Réfrigérant | R404a | |
| La plus basse température de condensateur | -55℃ | |
| Taux de refroidissement | +30~-40℃≤30min | |
| Voyant à niveau visible |
verre Frost-résistant φ240mm, δ25~27 |
Installé du côté
|
| méthode de dégivrage | sSray + immersion | |
| Capteur de température | thermocouple de type t | |
| Unité de frigorification | ||
| Compresseur. | Moteur à deux étages de Bitzer 12.2HP | 1set |
| Puissance | 9.15Kw | |
| Réfrigérant | R404a | Préparé par le client |
| Uniformité de la température d'étagère | +/-1℃ | |
| Séparateur d'huile | Shengzhou | 1set |
| Filtre à huile | Shengzhou | 1set |
| Contrôleur de différentiel de pression d'huile | Changhaï | 1set |
| Séparateur gazeux liquide | Shengzhou | 1set |
| Filtre de séchage de déshumidification | Shengzhou | 1set |
| Manomètre | Shengzhou | 3set |
| Relais de protection à haute tension | Shengzhou | 1set |
| Condensateur refroidi à l'eau | Zhejiang Kaidi | 1set |
| Tuyau de atténuation ondulé | Shengzhou | 2pcs |
| Soupape d'arrêt manuelle | Shengzhou | 1set |
| Vanne électromagnétique de frigorification | Emerson (Amérique) | 1set |
| Valve d'expansion | Danfoss (Danmark) | 1set |
| Tuyau de cuivre rouge | φ16, φ12, φ10 | |
| Retour-tuyau de réfrigération | tuyau sans couture de l'acier inoxydable φ38 | |
| Système de vide | ||
| Pompe à vide | LEYBOLD D30C 1.5KW | 2sets |
| Tuyau ondulé | Φ76 | Résistance aux chocs de tuyau de vide |
| Circulation d'air de pompe | 100L/S | |
| Puissance | 3Kw | |
| Vanne papillon | Ningbo GI-63 | |
|
vanne électromagnétique de vide
|
Ningbo DDC-40 | Automatique ouvrez-vous ou fermez-vous avec la pompe à vide |
| mesure de vide | Shandong ZJ-54D | |
| Vide final | ≤1Pa | À vide |
| Taux de pompage | De la pression atmosphérique laissée tomber à 133 Pa≤20min | |
|
Taux de fuite de système |
0,005 Pa.m3/sec | |
| Système de circulation | ||
| Matériel de tuyau | tuyau 304 sans couture | |
| Pompe de circulation | Nanfang 1.1KW | 1set |
| Puissance | 9,1 kilowatts | |
| Robinet à tournant sphérique | Changhaï DG40 | Conformez-vous au niveau de Q/IAKX002-97 |
| Fluide de circulation | Huile de silicone | Préparé par le client |
| Échangeur de chaleur | BAODE BPHE | 1set |
| Taux de chauffage | >1℃/min | |
|
Méthode de chauffage
|
Caloduc électrique 4KW*2pcs 8Kw | |
| Méthode de contrôle | Manuel/contrôle automatique | |
| Dimension liquide de circulation de réservoir | ¢300*400 | |
| Système de contrôle | ||
| Logiciel de contrôle du système | Hangzhou | 1set |
| Armoire de commande verticale |
Hangzhou Shuanglong 1100×400×600 |
Contrôle, disque |
| PLC | NC AC/DC/relay de l'unité centrale de traitement 226 de SIEMENS | 1set |
| Module d'extension de thermocouple | NC 4 (DE LA FIN DE SUPPORT 231 DE SIEMENS COMITÉ TECHNIQUE 4) | 1set |
| Module d'entrée analogique | NC DE LA FIN DE SUPPORT 231 DE SIEMENS (4 AI) | 1set |
| HMI | Magnétocardiogrammes | 1set |
| Câble de HMI et de PLC | Hangzhou | |
| Courant constant | Hangzhou | 1 |
| Alimentation d'énergie de commutation | Sociétés de Taïwan MW/24V/5V |
24V 1pc 5V 1pc |
| Capteur de température | thermocouple de type t | Capteur de température |
| mesure de vide | Shandong ZJ-54D | 2 |
| Contacteur à C.A. |
SCHNEIDER |
|
| Air-coupure | SCHNEIDER | |
| Fil électrique | 10㎡, 6㎡, 4㎡, 2㎡, 1㎡ | |
