Lieu d'origine:
La Chine
Nom de marque:
XINYU

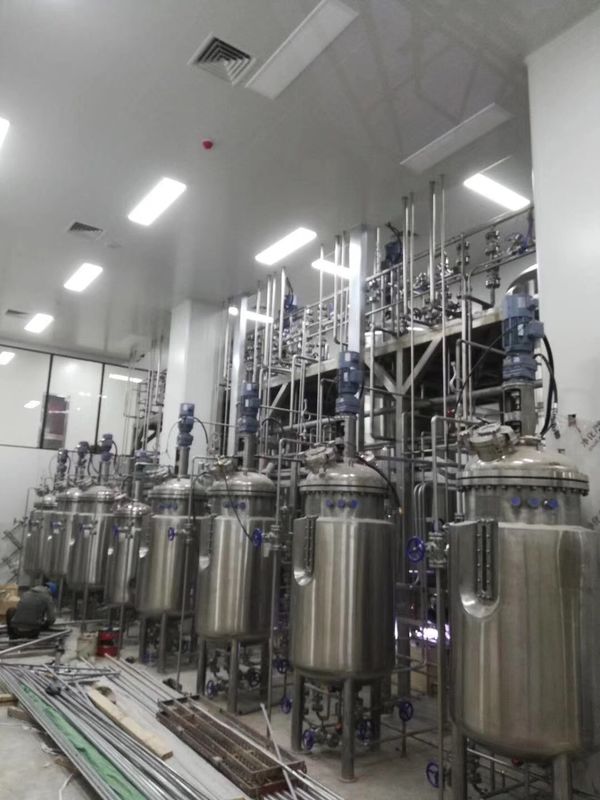

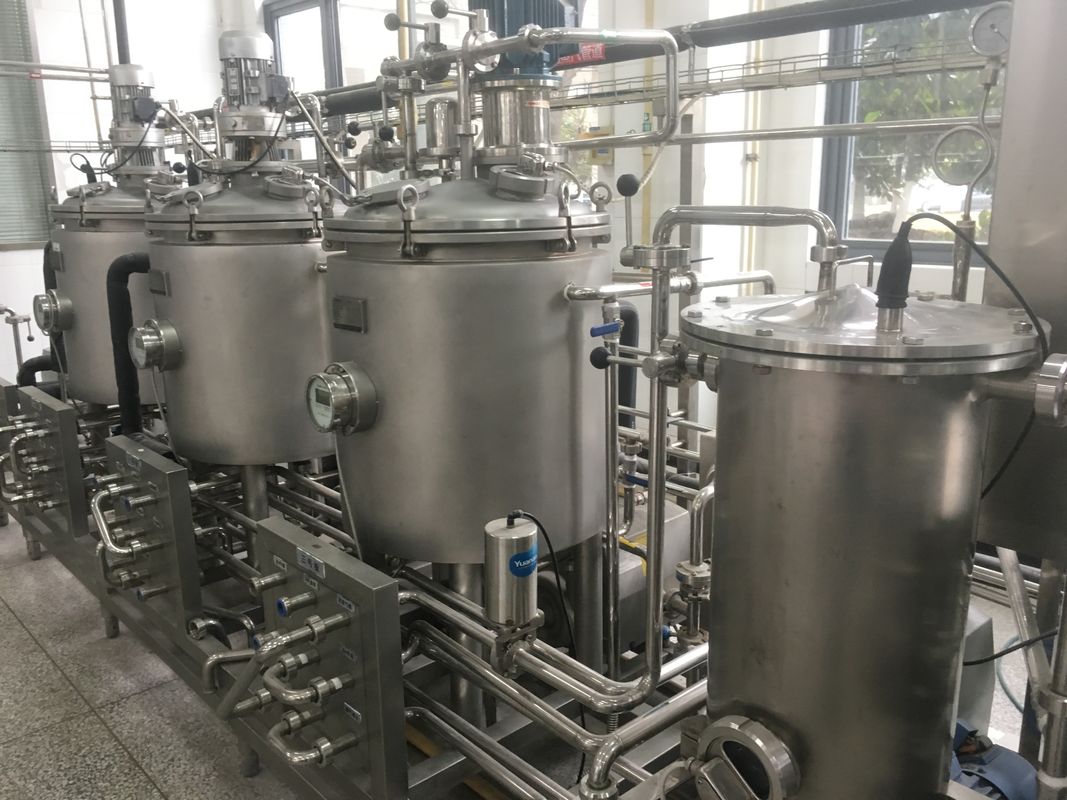

chaîne de production de poudre du collagène 500KG
| Système de traitement | Nom | Caractéristiques | Unité | Q'ty |
| Système de traitement préparatoire de matière première | Imbibant et réservoir de dégel |
Volume efficace 500L ; |
ensemble |
1 |
| Flaker | 200kg/h ; 3kW/380V ; | ensemble | 1 | |
| Hachoir |
200kg/h ; La pièce matérielle de contact est sus304 ; |
ensemble | 1 | |
| Cuisson du pot | Volume efficace 500L ; Le matériel est SUS304, chaudière verticale de chaleur-isolation ; | ensemble | 4 | |
| Système de déploiement | Mélangeur à grande vitesse | 200L ; Le matériel est SUS304, | ensemble | 1 |
| Pompe de mélange | Pompe rotative ; Q=1.5t/h ; | ensemble | 1 | |
| Pompe de ébullition |
Pompe rotative ; Q=1.5t/h ; |
ensemble | 1 | |
| Pompe de livraison liquide hydrolytique d'enzymes | Pompe rotative ; Q=1.5t/h ; | ensemble | 1 | |
| Pompe liquide centrifuge |
La pièce matérielle de contact est sus304, pumps.flow centrifuge Q=1.5t/h |
ensemble | 1 | |
| Pompe de transport liquide thermostatique |
Pompe rotative : La pièce matérielle de contact est sus304, pompes centrifuges. flowQ=1.0t/h ; |
ensemble | 1 | |
| Réservoir de tampon |
Volume efficace 100L ; matériel : SUS304 ; |
ensemble | 1 | |
| Colloïde mil | 100-300 kg/h heures ; Dimension particulaire concasseuse matérielle : 2-50µm ; | ensemble | 1 | |
| Réservoir de distribution | Volume : 200L ; | ensemble | 1 | |
| Récipient collecteur de jus | 50L ; Réservoir horizontal à une seule couche avec la couverture mobile | ensemble | 1 | |
| Séparation de la pompe liquide de transfert | Q=1.5t/h ; | ensemble | 1 | |
| Haut réservoir de stockage temporaire | Volume efficace 300L ; | ensemble | 1 | |
| Réservoir de montée subite |
Volume efficace : 200L ; |
ensemble | 1 | |
| Réservoir de rebut de résidu | 300L, matériel : SUS304, fente mobile à une seule couche avec la roue mobile. Δ d'épaisseur de cannelure = 2.5mm | ensemble | 1 | |
| Système de filtre | Centrifugeuse de tube | la séparation Liquide-solide (type de GF), contact avec la partie liquide de matériel sus304, coquille de fuselage est acier inoxydable ; | ensemble | 1 |
| Réservoir de stockage temporaire de phase d'huile | 200L ; Matériel de réservoir : SUS304, à une seule couche ; | ensemble | 1 | |
| Plat de panneau d'acier inoxydable et filtre de cadre | Le plat et le matériel de cadre est sus304, acier inoxydable intégral, et le secteur de filtration est 2m2. | ensemble | 1 | |
| Centrifugeuse de disque | 500L/h ; Vitesse de rotation de tambour : 7546rpm ; efficacité de séparation : Contenu des impuretés après 12h2 de separation.≤ 1,5 kW/380V | ensemble | 1 | |
| Système de fermentation | Réservoir d'hydrolyse d'enzymes | Volume efficace : 500L ; Conservation verticale de la chaleur ; | ensemble | 2 |
| Pot à hautes températures de cuisinier | 100L ; Crochet de serrure de cylindre fermant à clef la porte de décharge de scories ; | ensemble | 1 | |
| Système bactéricide | Stérilisateur de tube | La température d'alimentation : 20-30℃ ; La température de décharge : ≥85℃ ; La température de stérilisation : ℃ jusqu'à 145 ; temps de stérilisation : selon le processus de client ; débit de traitement : 100l-300l/h ; | ensemble | 1 |
| Système de concentration | Système à couche descendante de concentration | Le matériel principal est l'acier inoxydable sus304, l'évaporation évaluée est au sujet de 100L/de h, la puissance installée est au sujet de 8kw, la température de alimentation est 25 ℃, la consommation de vapeur est au sujet de 60kg/de h, la pression de prise de vapeur n'est pas moins que 5bar, la consommation d'eau de refroidissement est le ℃ 3000kg/h 30 (dedans), le ℃ 40 (), la pression d'admission n'est pas moins de 2 barrent, et la surface de chauffe est ² environ de 1m ; Le deuxième secteur d'effet est ² environ de 1.5m, la température primaire d'évaporation est le ℃ environ 65, et la température secondaire d'évaporation est le ℃ environ 50. L'équipement inclut 3 pompes centrifuges, 1 pompe à vide, 2 pompes de vis, 2 appareils de chauffage, 2 chambres d'évaporation et 1 condensateur tubulaire. Un pour le réservoir d'alimentation et un pour le réservoir de décharge, le support et le tuyau de communication | ensemble | 1 |
| Dessiccateur de jet | Dessiccateur de jet |
Le taux d'évaporation maximum de l'eau est 50L/H, La gamme de température de l'air d'admission est le ℃ 40 ℃-300, La gamme de température de l'air de débouché est le ℃ 40 ℃-140, L'exactitude de contrôle de température de chauffage est le ℃ ±1, et le temps de séchage est 1.0-1.5 S. La gamme d'alimentation de la pompe péristaltique est 50L/H Débit d'air sec : minute de ³ de 0-100m, pression de vent maximum 686Pa, Débit de gaz de jet : ³ /H, pression 2-8bar de 0-80m de jet, Système de jet : bec deux-liquide avec (0,5--2.5MM), Le jet (par l'aiguille) : 0-20s peut être ajusté automatiquement, Direction de circulation de jet/air chaud : dans la même direction, de haut en bas, Puissance d'appareil de chauffage : 30KW 380V, Puissance entière de machine : 40KW380V |
ensemble | 1 |
| Unité d'opération auxiliaire | Convertisseur de vapeur | Vapeur 75kg/h | 2 | |
| Système à air comprimé | 1m3/h, avec la cuve de stockage de gaz, complètement automatique | 1 | ||
|
Le tuyau, valve partie le matériel et l'installation |
||||
|
Circuit de refroidissement pur |
La sortie de l'eau est 0.5t/h, avec le réservoir de l'eau 1m3 pur, processus de conversion de fréquence : le sable de quartz + a activé le carbone + dispositif ramolli de filtre de sécurité + d'osmose d'inversion (la membrane importée)) | ensemble | 1 | |
| Système de CIP | Le volume efficace est 500l, réservoir acide, réservoir d'alcali, réservoir d'eau clair, le matériel sus304 ; | ensemble | 1 | |
| Double filtre de tuyau | Matériel de Shell sus304 | ensemble | 1 | |
| Double filtre | Matériel de Shell sus304, | ensemble | 1 | |
| Système en céramique de filtration | 0.5~1t/h ; Matériel SUS304 de corps ; L'exactitude de filtration de la membrane en céramique est 1um. avec le réservoir de nettoyage | ensemble | 1 | |
| Système de Nanofiltration | 0.5~1t/h ; (FRP) en plastique renforcé par fibre de verre, tube importé de membrane de nanofiltration de pvdf des Etats-Unis, | ensemble | 1 | |
| De filtre réservoir pré | Le volume efficace est 200l ; | ensemble | 1 | |
| Blanchisseur | Le volume efficace est 300l et le matériel est sus304., | ensemble | 1 | |
| Réservoir liquide de stockage temporaire de phase | 200L, le matériel sus304 de réservoir, à une seule couche, grand ouvrent la couverture ; δ d'épaisseur = 3mm | ensemble | 1 | |
| Pompe liquide de phase | pompe centrifuge ; Q=1.5t/h ; | ensemble | 1 | |
| Cylindre froid et chaud | Capacité 100l ; trois couches de conservation de la chaleur, avec le chauffage (refroidissement) et la couche intermédiaire d'isolation ; | ensemble | 1 | |
| pompe de Pré-irrigation | Q=1.5t/h, H=24m, 1,1 kW/380V | ensemble | 1 | |
| Réservoir de stockage temporaire de produit fini | Le volume efficace est 200l. le matériel est sus304. ; | ensemble | 1 | |
| Réservoir de tampon | Volume efficace 500l ; matériel sus304, | ensemble | 2 | |
| Pompe de produit fini | Q=1.5t/h, H=40m, | ensemble | 2 | |
| Matériel-manipulation de la pompe | Q=1.5t/h, H=24m, 1,1 kW/380V | ensemble | 1 | |
| pompe de Chaleur-échangeur | Pompe verticale de canalisation ; Q=1.5t/h, 1,5 kW/380V | ensemble | 1 | |
| Système de conditionnement | Mettez les spécifications en bouteille 10 - 130ml, double tête remplissant couverture rotatoire principale simple ; puissance : 1,2 kw/380v ; exactitude remplissante : contrôle de PLC du ≤ 1% ; affichage d'écran tactile ; la ceinture dans et mettent la chaîne de convoyeur en bouteille ; Après que la chaîne de convoyeur de bouteille vienne avec le × 1000 inversé de plate-forme de bouteille 400mm, la taille est égale à la chaîne de convoyeur, matériel d'acier inoxydable ; approprié à la bouteille ronde, à la bouteille carrée et à toute autre couverture rotatoire de remplissage de bouteilles, y compris le rinçage, remplissant, chapeau tournant, machine de repérage. Le contrôle complètement automatique est exigé pour rincer et remplir | ensemble | 1 | |
| Charge d'installation | 1 |
