Lieu d'origine:
La Chine
Nom de marque:
XINYU
Numéro de modèle:
LPG500
Vidéo
Vidéo

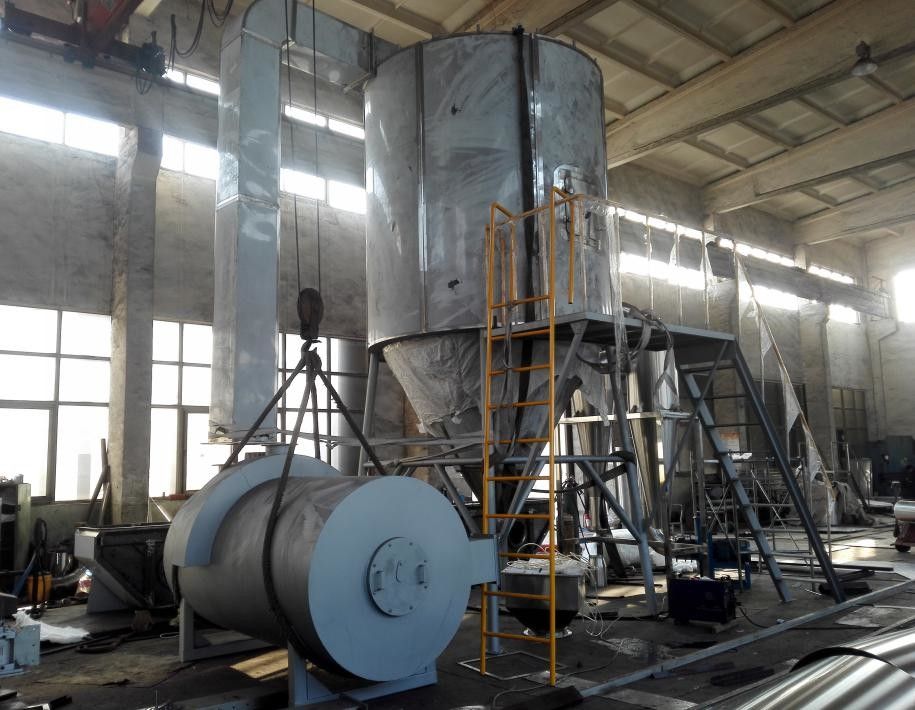

Dessiccateur de jet de LPG500 Centrifigural
Ⅰ, état de conception d'équipement :
1, état de liquide d'alimentation
Nom de matériel : liquide
Contenu solide : 25%
Humidité finale : 5%
Température de l'air d'admission : 200--210℃ (la température de l'air d'admission est 210℃)
Température de l'air de débouché : ~90℃
Évaporation de l'eau : 500 kg/h heures
Viscosité : non
Proportion de liquide : ~1,1 g/cm3
Source de chaleur : Fourneau chaud à gaz de souffle
La température liquide : 20℃
2, état de produit sec :
Grosseur du grain sec : maille ~120
Proportion d'accumulation de matière sèche : ~0,8 g/cm3
Hygroscopicité : non
La température matérielle de débouché : 40~50℃
3, conditions de traitement
Mode d'atomisation : Centrifuge
Mode de contact entre les gouttelettes et l'air chaud : Flux parallèle
Sources de chaleur et méthodes de chauffage : Fourneau chaud à gaz de souffle
Température de l'air d'admission : 210℃
Température de l'air de débouché : ~90℃
Mode de collection de poudre : Besoins en matériaux de precipitatorSystem à deux étages de cyclone : La pièce de contact et l'extérieur de l'unité centrale sont SS304, restant sont Q235.
4, conçoivent des conditions météorologiques
Pression atmosphérique : pression de l'atmosphère standard
Température ambiante : 20℃
Hygrométrie : 60%
Teneur en eau d'air ambiant : 0,012 kg/kg
5, travaux publics (total)
5,1 source électrique
Alimentation d'énergie : 380V, 3phase, 50HZ
Puissance : force d'entraînement 267 kilowatts
6. Paramètres principaux d'équipement :
(1) diamètre intérieur de tour : Φ5800 millimètre
(2) diamètre extérieur de tour : Φ5960 millimètre
(3) volume de l'air : 15000 kg/h heures
(4) température de l'air d'admission : 210℃
Température de l'air de débouché : ~90℃
(5) produit sec produit : ~200 kg/h heures
Évaporation de l'eau : 500 kg/h heures
(6) teneur en eau de poudre sèche : 4%
(7) fourneau chaud à gaz de souffle : 800000 kcal/h
(8) extracteur de poussière de cyclone 1 : 2-- XXF/Φ1100
Extracteur de poussière de cyclone 2 : 2-- XXF/Φ1000
(9) machine de soufflement : Modèle : puissance 4-72-5A : vitesse 15KW : 2900 t/mn
(10) fan d'ébauche induite : Modèle : puissance 9-26-10D : vitesse 55KW : 1450 t/mn
pompe de vis (de 11) : Modèle : Puissance GF40-1 : pression 4KW : 0,6 MPA
Débit : 8 vitessede m3 /h : 700 t/mn
atomiseur (de 12) : Modèle : Puissance XH-500 : 11KW
Vitesse : 12000~15000 t/mn
Ⅲ, définition système
Sélection initiale : Une unité plus sèche du jet LPG-500
Système de chauffage : Fourneau chaud à gaz de souffle
Système de capture de poudre : Séparateur cyclonique à deux étages
Système diélectrique de circulation : Cycle ouvert de fan d'ébauche
Système de filtration d'air : Filtre à air initial
Système de conducteur : Alimentation automatique réglable de pompe de vis
Système de contrôle : Contrôle centralisé d'armoire de commande
Ⅳ, schéma de principe du processus technologique (avec des dessins)
Ⅴ, table de paramètre technique d'équipement
| Évaporation de l'eau (évaporation épurée de l'eau) | 500 kg/h heures (maximum) | Diamètre de tour/taille de tour | Φ5.8m/13.6 m |
| Température de fonctionnement | Air 90℃ de l'air 210℃/Outlet d'admission | Atomiseur LPG-500 |
Vitesse : 12000 r.p.m Diamètre de disque : Φ180mm |
| puissance installée | transmission~69KW | ||
| La chaleur de système | 80×104 Kcal/h | Consommation d'air comprimé | 0,6 m3 /min |
| Forme de système de séchage | Ouvrez le système de circulation | Mode d'alimentation | Alimentation à l'étable de pompe de vis |
| Mode de contact d'air chaud | Mode de flux parallèle | Mode de source de chaleur | Fourneau chaud à gaz de souffle |
| Mode de collection de poudre | Précipitateur à deux étages de cyclone | Mode d'atomisation | Atomisation centrifuge |
| Mode de contrôle | Le contrôle centralisé d'armoire de commande, peut commander la température de l'air d'admission, la température numérique, pression, différence de pression | ||
